現地調査PWA 操作説明書

はじめに

基本の考え方は、案件を作り、図面を読み込み、その図面上に必要な記録を配置していく流れです。 配置した写真・機器・注記などは図面ごとに保存され、出力時には必要なレイヤだけを選んでPNG/PDFやExcelにできます。

基本の流れ

1. 案件一覧を開く 左側の案件欄にある「案件一覧」を開き、新規案件を作成します。
2. 案件情報を入力 案件名、調査日、担当者を入力します。現場名や階数が分かる名前にすると後から探しやすくなります。
3. 図面を読み込む PDFまたは画像を読み込みます。紙図面しかない場合はスマホで撮影して登録できます。
4. 図面上に記録する 写真、機器、注記、図形、ルート、計測、ペンを用途に合わせて配置します。
5. 出力とZIP保管 報告用にExcelや図面PDF/PNGを出力し、保管用に案件ZIPを保存します。

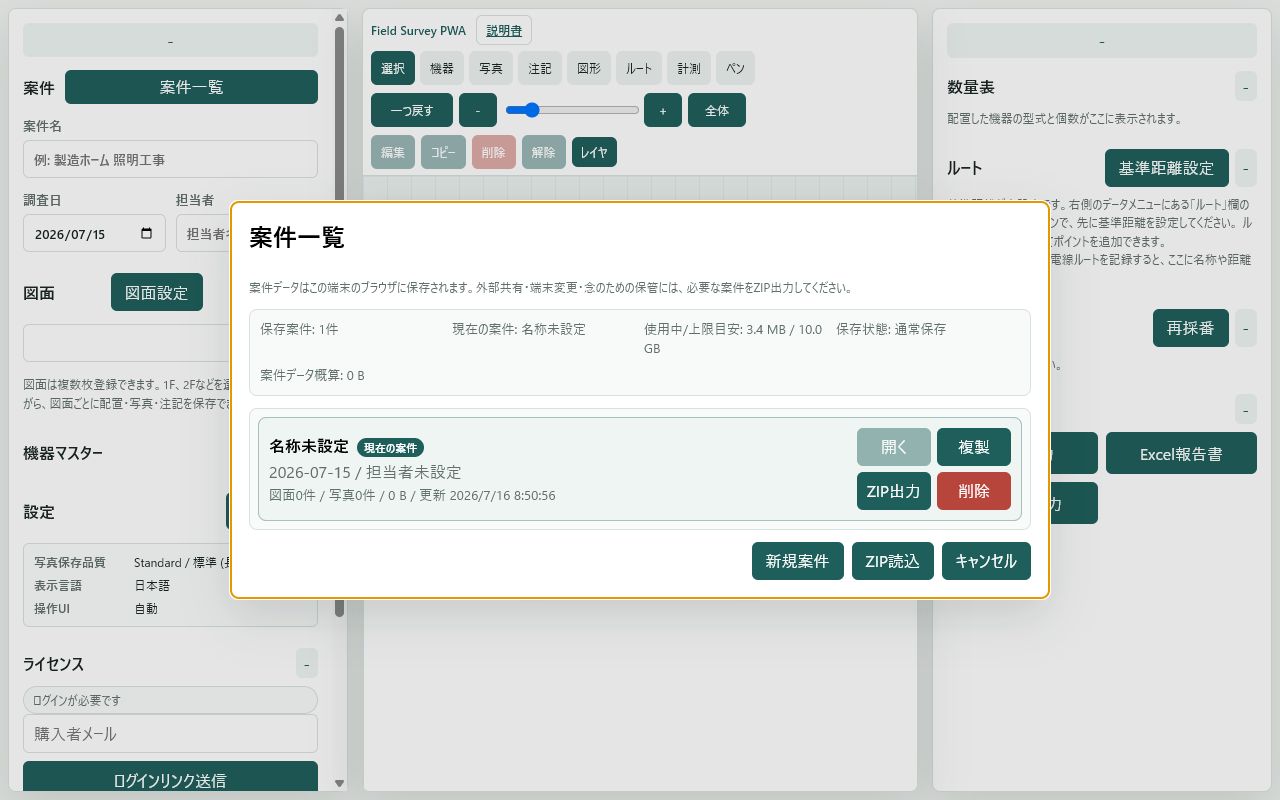

案件一覧

案件一覧は、このアプリのデータ管理の中心です。端末ブラウザ内に保存されている案件を開く、複製、削除、ZIP出力できます。 以前の「新規」や「バックアップ管理」は、案件一覧にまとめられています。

案件一覧でできること

案件一覧の容量表示

• 「使用中/上限目安」は、ブラウザが把握している保存使用量と保存可能量の目安です。
• 「保存状態」が永続保存の場合、ブラウザによる自動削除の対象になりにくくなります。
• 「案件データ概算」は、アプリが案件データから見積もった容量です。実際のブラウザ使用量とは差が出ることがあります。

保存と消失対策

このアプリは、案件データを端末ブラウザのIndexedDBに保存します。クラウド同期型ではないため、 同じアカウントでログインしても別端末へ案件データが自動で移るわけではありません。

データが消える可能性がある場面

• ユーザーがブラウザの閲覧データ、サイトデータ、キャッシュ、ストレージを削除した場合
• 端末の空き容量が極端に少なくなり、ブラウザが保存領域を整理した場合
• シークレットモード、プライベートモード、ゲストモードで利用した場合
• 別ブラウザ、別端末、別ユーザー環境で開いた場合
• 端末故障、初期化、OSやブラウザの不具合が起きた場合

スマホ操作

スマホでは中央の図面を広く使うため、左右の情報パネルを上部ボタンから開閉します。 現場では「図面を見る」「位置をタップする」「写真を撮る」の操作が中心になります。

ホーム画面に追加する

1. Chromeなどの対応ブラウザでアプリを開きます。
2. ブラウザメニューから「ホーム画面に追加」を選びます。
3. ホーム画面のアイコンから開くと、アプリのように使えます。

スマホ画面の見方

• 「案件・設定」: 案件一覧、案件情報、図面読込、機器マスター、アプリ設定を開きます。
• 「データ」: 数量表、写真一覧、出力、ライセンスを開きます。
• 中央の図面: 写真・機器・注記・図形・ルート・計測を配置する作業エリアです。

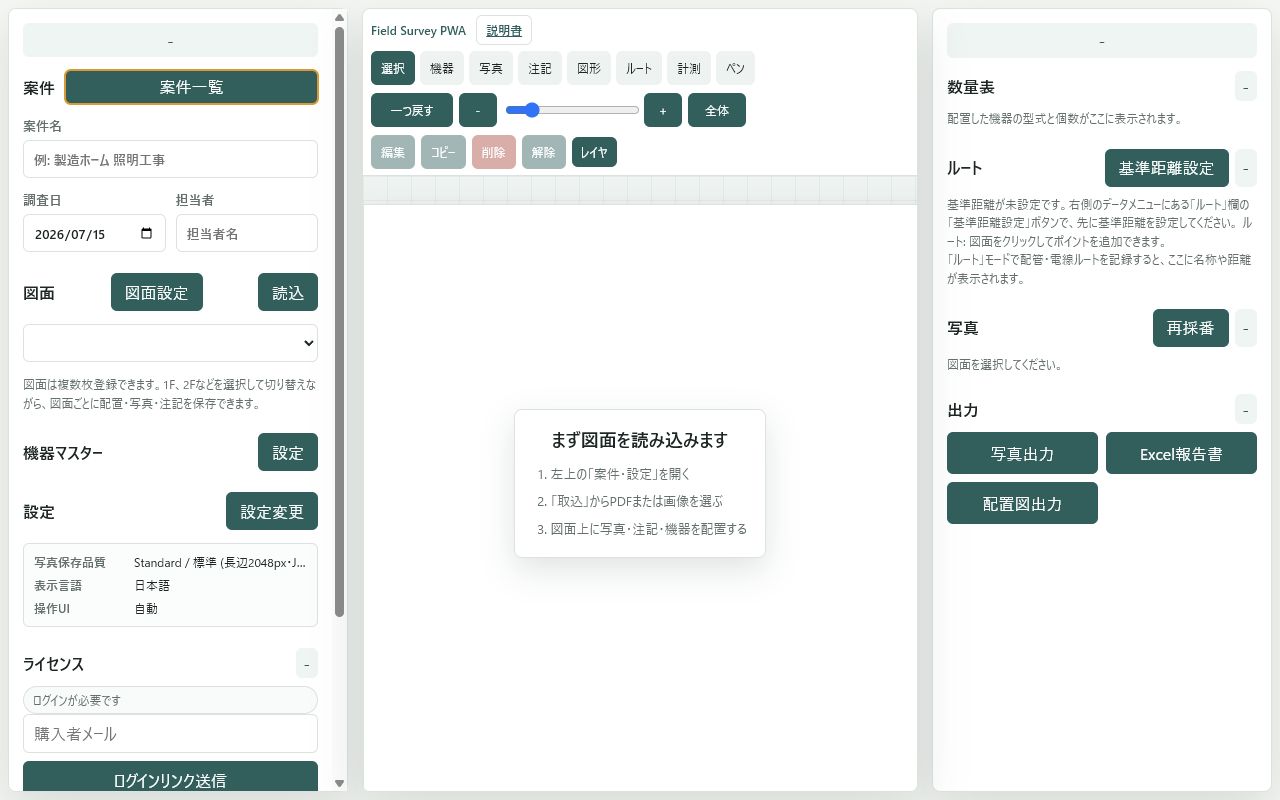

PC操作

PCでは左に案件・設定、中央に図面、右に数量・写真・出力が並びます。 複数の配置物を確認しながら編集しやすいため、報告書作成前の整理や図面出力の確認に向いています。

• 大きな図面を表示しながら、写真や機器の位置を細かく調整できます。
• 数量表を見ながら機器の配置漏れを確認できます。
• 出力前にレイヤ表示を切り替え、提出用の見え方を確認できます。
• ExcelやPDF出力後の確認、追加編集に向いています。

図面管理

図面を読み込む

1. 「案件・設定」を開きます。
2. 図面欄の「読込」からPDFまたは画像を選びます。
3. 複数図面を登録した場合は、図面選択欄から切り替えます。

図面ごとの記録

写真、機器、注記、図形、ルート、計測は図面ごとに保存されます。 1F、2F、屋上などを別図面として登録しておくと、階ごとの記録を分けて管理できます。

図面回転と切り抜き

• 横向き・縦向きが合わない図面は「図面設定」から回転できます。
• 余白が多い図面は、使用範囲を選んで切り抜くと配置しやすくなります。
• 回転や切り抜き後も、写真位置、撮影方向、機器向き、計測位置が図面に追従するように扱われます。

写真管理

写真を配置する

1. ツールバーで「写真」を選びます。
2. 図面上の撮影位置をタップまたはクリックします。
3. カメラ撮影または保存済み写真を選びます。
4. 必要に応じて写真タイトル、メモ、撮影方向を編集します。

撮影方向を使う

撮影方向を表示すると、図面上で「どの向きに撮った写真か」が分かります。 室内の四隅、設備の正面、天井方向など、後から写真を見返すときに迷いやすい場面で有効です。

写真一覧と番号

• 写真一覧では、登録済み写真の番号、タイトル、メモを確認できます。
• 「再採番」を使うと、図面ごとにP001から写真番号を振り直せます。
• 写真出力やExcel報告書の前に、番号とメモを確認してください。

機器管理

機器シンボルは、このアプリの大きな強みです。写真だけでなく、空調機・換気扇・照明・分電盤などを図面上に置き、 位置と数量を同時に管理できます。

機器を配置する

1. ツールバーで「機器」を選びます。
2. 配置したい機器シンボルを選びます。
3. 図面上の設置位置をタップまたはクリックします。
4. 配置後に移動、回転、サイズ変更を行います。

機器マスターを編集する

• 機器名、型番、表示記号、色、形状を編集できます。
• カスタムシンボルでは、四角・丸・三角・線・文字などを組み合わせて独自の記号を作れます。
• よく使う機器を先に登録しておくと、現場での入力が早くなります。

数量集計を見る

配置した機器は種類ごとに数量表へ集計されます。調査中に数量表を見ることで、 配置漏れや重複の確認に使えます。

レイヤ管理

写真、機器、注記、図形、ルート、計測、ペンはレイヤとして扱えます。 表示/非表示を切り替えることで、確認用の図面と提出用の図面を分けやすくなります。

注記・図形・ペン

• 「注記」では短いメモを図面上に配置できます。
• 「図形」では四角、丸、三角、線、矢印を配置できます。
• 図形は線色、塗り色、透明度、線幅、角度を調整できます。
• 「ペン」では手書き線を追加できます。現場で一時的に囲む、なぞる、注意点を残す用途に向いています。
• 不要になった配置物は選択して削除できます。

注記や図形は便利ですが、増やしすぎると図面が読みにくくなります。 提出用にはレイヤを絞り、作業メモ用には全レイヤを残す、という使い分けがおすすめです。

ルート・計測

基準距離を設定する

1. 距離や面積を測る前に、図面上で長さが分かっている箇所を選びます。
2. 実際の距離を入力して基準距離を設定します。
3. 以後のルート距離や計測は、その基準をもとに計算されます。

ルートを作る

「ルート」では、配管・配線・搬入経路などを点でつないで記録できます。 ルート番号、名称、色、線種を分けると、複数系統を見分けやすくなります。

注意点

• 基準距離が未設定の場合、正しい距離や面積は出ません。
• 写真撮影した図面は歪みがある場合があります。厳密な計測には向かないことがあります。
• 提出値として使う場合は、必ず元図面や実測値と照合してください。

出力

Excel報告書

写真、写真メモ、機器数量、ルート情報などをExcel形式で出力できます。 出力後にExcel側で文言調整や追加編集を行う前提で、現場記録をまとめる土台として使えます。

図面PNG/PDF

• 表示レイヤを反映した図面をPNGまたはPDFで出力できます。
• 写真位置図、機器配置図、注記入り確認図など、用途別に出力できます。
• 複数図面を登録している場合は、出力対象の図面を選びます。

写真ZIP

登録済み写真をまとめてZIP出力できます。写真だけを別途共有したい場合や、報告書とは別に原本管理したい場合に使います。

ZIP保管/復元

案件ZIPは、案件データを別端末へ移すときや、端末トラブルに備えるための保管用ファイルです。 Excel報告書や写真ZIPとは目的が違います。

案件をZIP保存する

1. 「案件一覧」を開きます。
2. 保存したい案件の「ZIP出力」を押します。
3. 端末のダウンロードフォルダに案件バックアップZIPが保存されます。

ZIPから復元する

1. 「案件一覧」を開きます。
2. 「ZIP読込」から保存済みの案件ZIPを選びます。
3. 読み込んだ案件は、案件一覧に復元コピーとして追加されます。
4. 現在開いている案件は上書きされません。

ライセンス

• 購入者メールを入力し、ログインリンクを送信します。
• メール内のリンクからログインします。
• 買い切り、または月額プランを選んでStripe Checkoutで購入します。
• 月額プランの確認や解約はCustomer Portalから行います。
• 購入直後に反映されない場合は「状態を再確認」を押します。

買い切りは購入後に継続利用できます。月額プランは解約後も、Stripe側の有効期間が残っている間は利用可能として扱われます。 ライセンス状態確認、購入、Customer Portalの利用には通信が必要です。
